冈常齿车制作所OKATSUNE平齿车扁平齿轮

平齿车，正齿轮，扁平齿轮

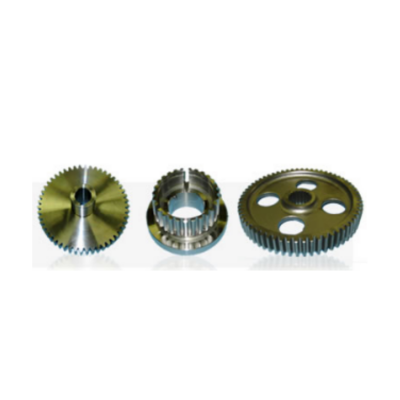

产品介绍

冈常齿轮制作所最擅长的领域，可以对轮毂、套筒、钥匙、铣刀、倒角、菌研、各部分研磨、热处理等进行追加工。

齿轮的用途

齿轮的用途无外乎：

减速

增加力矩

点与点之间力的传递

改变力的作用方向

拆分传动力

所有这些功能都体现在变速箱内。

齿轮的分类

齿轮一般分为渐开线齿轮、花键、伞齿轮、蜗轮蜗杆、转子、异形齿轮(摆线轮、棘齿轮、人字齿等等)。

渐开线齿轮/Involute gear/Cylindical gear

渐开线齿轮包括渐开线直齿和渐开线斜齿。

渐开线直齿轮/Spur Gear

该齿轮应用于低转速配合场合，配合噪音较低。优点是易于生产且成本低廉，缺点是必须配对使用，安装轴线必须平行。

渐开线斜齿轮/Helical gear

此齿轮一般倾斜角度在10°~45°之间。优点是啮合平顺安静；更多的啮合齿面能够传送更大的力矩；缺点是加工贵，会产生额外的轴向挤压力。

花键/Spline

花键分为渐开线花键、三角花键和矩形花键，多用于联轴器的联接场合。其特点是多齿工作，承载能力高，对中性好，导向性好，齿根较浅，应力集中小，轴与毂强度削弱小，加工方便。

伞齿轮/Bevel gear

伞齿轮分为直伞尺和螺旋伞尺。

直伞尺

轴线即是圆锥形的轴线，优点是直角驱动，缺点是由于特殊的传动结构，导致轴承和支撑比较难加工。

螺旋伞尺/Spiral Bevel gear

该齿轮的轮齿带有螺旋角度，能够应用于传递较大力矩的场合，一般使用在倒挡。

蜗轮蜗杆/Worm gear

一般相互间以90度啮合。优点是传动安静，平顺；能以直角驱动；不会回转；适用于定位结构。缺点是传动摩擦导致传动效率低；需要定期维护及应用于低速场合。

转子/Rotor

转子一般分为阴(female)、阳(male)转子两种。一般相互啮合后应用于螺杆式压缩机。在阴阳转子相互拟合转动的过程中，完成一个吸气——压缩——排气的过程。

区分方法是：一般阳转子的齿面比较饱满，而阴转子齿面比较单薄，内凹。

注意：一般阳转子都是主转子，先由阳转子转动，从而带动阴转子转动，从而进行吸、排气动作。

异形齿轮

异形齿轮较为复杂，摆线轮，棘轮等以后将单独开篇讲解。
